Gegenstromanlage im Pool - Spaß für Groß und Klein

Ein einfaches, ästhetisches und dennoch robustes und leistungsfähiges Gerät, das sich durch seinen günstigen Preis auszeichnet. Es handelt sich um ein Zubehörteil, das zu den so genannten funktionellen Pool-Accessoires gehört. Es wird an der Poolwand montiert. Der Vorteil der Gegenstromanlage liegt in der einfachen Bedienung - Sie können die Luftzufuhr und die Umschaltung der Gegenstromanlage direkt von Ihrem Schwimmbecken aus über den elektropneumatischen Schalter steuern, der sich direkt am Gehäuse der Gegenstromanlage befindet.

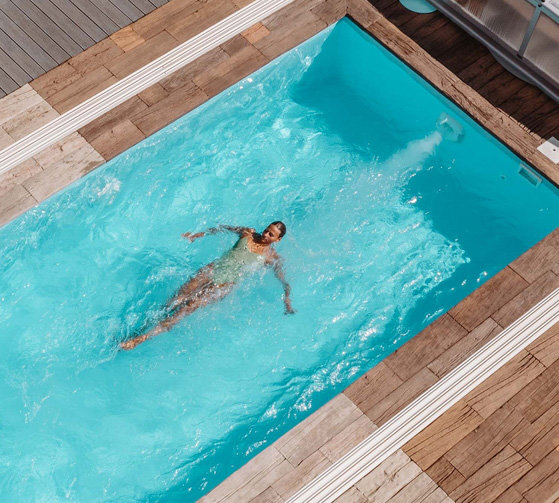

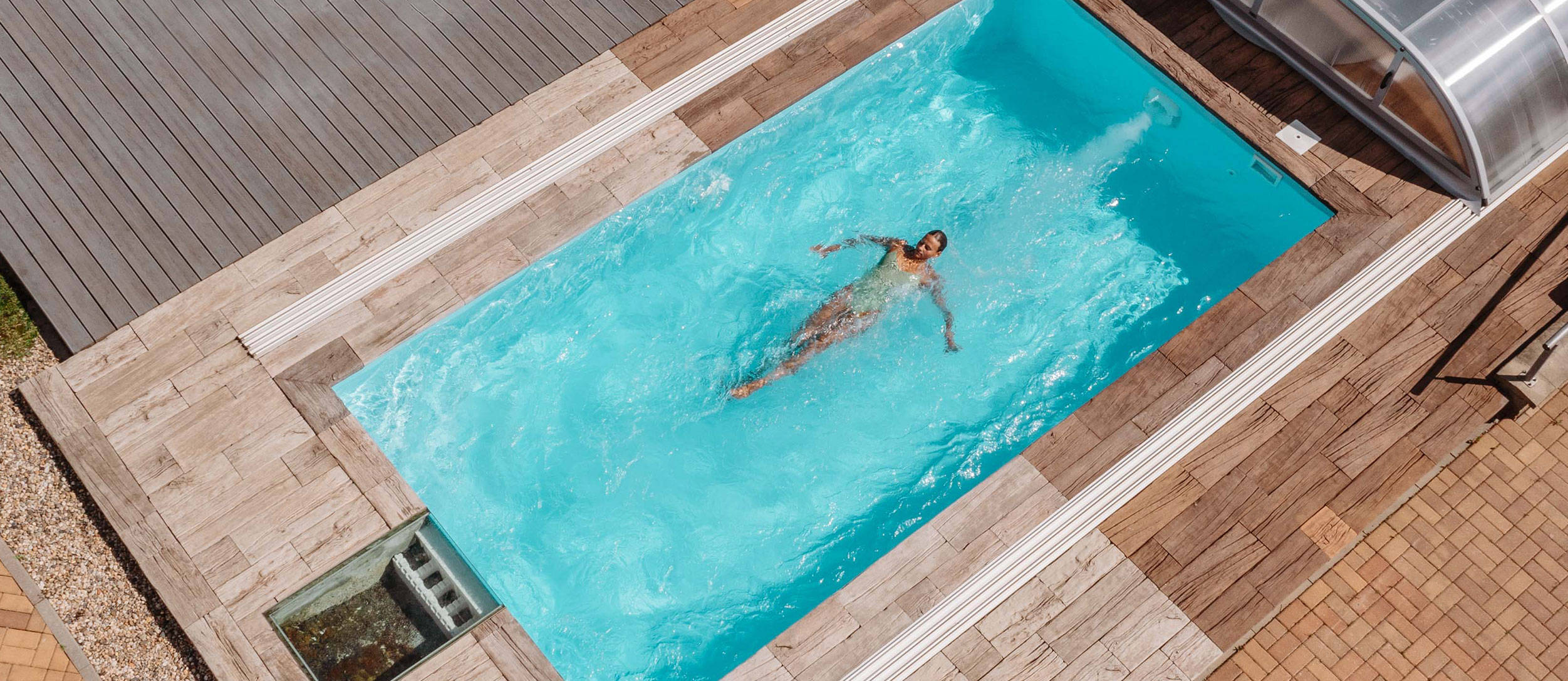

Durch die Gegenströmung macht das Schwimmen noch mehr Spaß und man muss nicht mehr in öffentliche Schwimmbäder gehen, um sich zu bewegen. Sie müssen Ihren Moment der Entspannung mit niemandem teilen, Sie verbessern Ihre körperliche Verfassung und Ihre Kinder werden es sicher auch lieben.

Technische Spezifikation der Gegenstromanlage Elegance



Platzierung der Gegenstromanlage

Die Gegenstromanlage besitzt einen Motor (Pumpe). Um eine maximale Leistung zu erzielen, sollte die Pumpe so nah wie möglich am Schwimmbecken aufgestellt werden. Der optimale Abstand beträgt etwa 1 Meter. Idealerweise sollte die Gegenstrompumpe zusammen mit der übrigen Schwimmbadtechnik direkt in einem Technikschacht am Becken aufgestellt werden. Wir empfehlen, die Pumpe nicht weiter als 15 m vom Schwimmbecken entfernt zu installieren. Die Pumpe ist nicht selbstansaugend. Daher ist es wichtig, dass sie unterhalb des Wasserspiegels des Schwimmbeckens angebracht wird. Sie müssen den Geräteraum ausreichend belüften, eventuell mit einem Ventilator, um zu verhindern, dass das Wasser kondensiert. Dadurch wird der ordnungsgemäße Betrieb des Geräts sichergestellt.



Befestigung der Gegenstromanlage

Das Gehäuse der Gegenstromanlage hat 2 ungleich große Öffnungen. Auslass (kleinere Öffnung) und Einlass (größere Öffnung). Das Gehäuse der Gegenstromanlage müssen Sie so platzieren, dass sich beide Öffnungen in senkrechter Stellung befinden und die Auslassseite höher als die Einlassseite liegt. Installieren Sie die Gegenstromanlage so, dass sich die Mitte der Düsenöffnung je nach Art des Schwimmbeckens mindestens 30 cm unterhalb des Wasserspiegels befindet.



Montage des Gegenstromanlagengehäuses

Die Elegance-Gegenstromanlage eignet sich für den Einsatz in allen Arten von Schwimmbecken. Die Installation selbst variiert jedoch leicht, je nach Art des Schwimmbeckens, in dem die Gegenstromanlage installiert wird.



Einbau in Beton



Befestigen Sie die Gegenstromanlagegehäuse und die Schläuche zusammen (am besten kleben Sie die Schläuche zusammen) und setzen Sie alles in den Technikschacht ein. Vermeiden Sie den Kontakt der Schlauchenden mit dem Beton. Wie in Abbildung 2a (oben links) gezeigt, bauen Sie das Gehäuse in das Loch in der Betonwand oder in die Schalung für den Betoneinbau ohne Flansch und Dichtung ein. Sobald das Gehäuse in der Wand befestigt ist, befolgen Sie die später in diesem Handbuch beschriebenen Schritte. Der nächste Schritt ist der Anschluss der Pneumatik- und Luftleitungen.



Einbau in Betonpools mit Folie



Bei der Montage des Gegenstromanlagengehäuses in die Wand des Betonpools mit Folie befolgen Sie die obigen Anweisungen - Kapitel „Wo wird die Gegenstromanlage platziert?“. Sobald das Gegenstromanlagengehäuse in der Wand des Pools befestigt ist, können Sie mit der Montage der Dichtung und des Flansches der Gegenstromanlage gemäß Abbildung 2b beginnen.

Befestigen Sie die Dichtung mit 2 Schrauben am Gegenstromanlagengehäuse und ziehen Sie sie fest (ziehen Sie die Schrauben nicht ganz fest). Berücksichtigen Sie, dass die Poolfolie zwischen den beiden Dichtungen platziert werden kann. Zum Schluss bringen Sie den Flansch an. Ziehen Sie die Schrauben fest, bevor Sie die Folie an der Innenseite des Flansches abschneiden. Anschließend schließen Sie die Luft- und Pneumatikleitungen an. Das Verfahren finden Sie weiter unten.



Platzierung in einem Platten- oder Blechbecken mit Folie



Zuerst ist in der Wand des Pools eine Öffnung mit einem Durchmesser von 270 mm so auszuschneiden, dass sich die Mitte der Düse ca. 30 cm unterhalb der Wasseroberfläche befindet, wie es oben in Kapitel “Wo wird die Gegenstromanlage platziert?“ beschrieben ist. Setzen Sie das Gehäuse der Gegenstromanlage in die vorbereitete Öffnung von der Innenseite des Pools ein. Befestigen Sie das Gehäuse mit 8 selbstbohrenden Schauben an die Wand des Pools, wie in Abbildung 2c gezeigt.

Befestigen Sie die Dichtung an das Gehäuse der Gegenstromanlage mit 2 Schrauben und ziehen Sie diese nach (nicht vollständig festziehen). Nach der Installation der Folie ist der Flansch zu befestigen und vergessen Sie nicht, die Schrauben festzuziehen. Erst dann können Sie die Folie von der Innenseite des Flansches ausschneiden. Beim Anschließen der Pneumatik- und Luftleitung richten Sie sich nach den Anweisungen unten.



Einbau in einen Fertigpool



Diese Montageart wird bei den sog. Fertigpools verwendet. Zu diesen gehören beispielsweise Laminat- oder Polypropylen-Becken. Beim Einbau in diesen Pooltyp ist eine Öffnung mit einem Durchmesser von 230 mm vorzubereiten. Bei der Vorbereitung der Öffnung ist zu beachten, dass sich die Mitte der Düse mindestens 30 cm unterhalb der Wasseroberfläche (je nach Pooltyp) befindet, siehe Kapitel „Wo wird die Gegenstromanlage platziert?“.

Platzieren Sie die Dichtung von der Außenseite der Poolwand. Dadurch entsteht eine Schablone, nach der Sie die Öffnungen für 16 Schrauben des Flansches vorbereiten können. Bereiten Sie sich das Gehäuse der Gegenstromanlage von der Außenseite des Pools vor. Ziehen Sie den Flansch vonder Innenseite mit Hilfe von Schrauben fest, wie in Abbildung 2d gezeigt. Fahren Sie nun mit dem nächsten Schritt fort – den Anschluss der Pneumatik- und Luftleitung.



Anschluss der Luftleitung

Befestigen Sie am Schlauch, der für die Luftleitung vorgesehen ist, das Rückschlagventil. Es ist wichtig, das Rückschlagventil an der Wand des Technikschachts so zu installieren, dass das Ansaugen von Verunreinigungen vermieden wird. Zum Schluss ist das flexible Rohr zu befestigen – drücken Sie dieses in die Düse innerhalb des Gegenstromanlagengehäuses.



Anschluss der Pneumatikleitung

Ziehen Sie das Schlauchende der Pneumatikschaltung durch die Öffnung durch, die sich im Gegenstromanlagengehäuse befindet. Ziehen Sie den Schlauch mit einer Tülle fest und schließen Sie ihn an den Pneumatikschalter an. Der Schalter befindet sich an der Vorderseite der Gegenstromanlage.



Montage der Frontabdeckung

Die komplette Frontabdeckung ist bereits zusammengestellt, außer dem durchsichtigen Luftdruckschlauch. Dieser ist bereits ein integrierter Bestandteil des Gegenstromanlagengehäuses. Befolgen Sie während der Montage der Frontabdeckung die nachstehenden Anweisungen:

• Stecken Sie den durchsichtigen Schlauch auf den Schaft des Pneumatikknopfes und schließen Sie ihn an.
• Schließen Sie den Schlauch an und stecken Sie ihn in die Düse an der Frontabdeckung ein.
• Schließen Sie die komplette Frontabdeckung und das Gegenstromanlagengehäuse an und vergewissern Sie sich, dass der Ring wirklich in der Auslassöffnung (75 mm) eingesetzt ist.
• Ziehen Sie die vier Schrauben an. Sobald die Schrauben fest angezogen sind, ist die Frontabdeckung einsatzbereit.



Mindestanforderungen an den Raum für die Installation der Anlage

Vor der Montage der Anlage selbst sind die Abmessungen des Technikschachts zu berücksichtigen, in dem die Gegenstromanlage installiert werden soll. Achten Sie beim Einbau der Pumpe darauf, dass Sie nicht zu wenig Platz im Schacht haben.

Für die Installation ist ein Technikschacht mit den nachstehenden Abmessungen erforderlich: 75 x 142 x 90 cm (Breite x Länge x Höhe).



Richtige Verwendung und Einstellung der Gegenstromanlage ELEGANCE

Sobald die Gegenstromanlage eingebaut ist, wird Ihr Schwimmbecken zu einem Ort der Ruhe und Entspannung, denn es ist die Wasserströmung in Kombination mit der Luft, die das angenehme Gefühl erzeugt. Direkt vom Becken aus können Sie den Gegenstrom durch Drücken des Pneumatikschalters starten. Ob ein Wasserstrahl oder ein Wasser- und Luftstrom in das Becken fließen, hängt von der Einstellung der vorderen Düsen ab.



Wasserstrom:

Der Wasserstrom wird von der Innendüse gesteuert und erzeugt. Den maximalen Wasserfluss erreichen Sie durch das Drehen der Innendüse nach links. Durch das Drehen der Innendüse nach rechts wird der Wasserstrom verringert.



Wasserstrom mit Luft:

Die Kraft des Wasserflusses wird nach den oben beschriebenen Anweisungen eingestellt. Eine externe Düse wird verwendet, um die Intensität der Luft zu steuern, die dem Wasserstrom hinzugefügt wird. Durch Drehen können Sie die Intensität des Luftstroms wieder verringern oder erhöhen.



Liste der Komponenten der Gegenstromanlage ELEGANCE



1. Pneumatikschalter
2. Schlauch des Pneumatikschalters
3. Frontschraube (vordere)
4. Frontabdeckung der Gegenstromanlage
5. Kugel extern
6. Düse für die Regelung der Luftzufuhr
7. Stützring
8. Düse für die Regelung der Wasserzufuhr
9. Innenkugel
10. Schneidschraube der Düse
11. Gehäuse für die Lagerung der Düse
12. O-Ring
13. Luftschlauch (flexibel)
14. Tülle des Pneumatikschlauchs
15. O-Ring der Tülle
16. Flanschschraube
17. Flansch
18. Dichtung
19. Schneidschraube des Gegenstromanlagengehäuses
20. Gegenstromanlagengehäuse
21. Luftschlauch
22. Lufteinlass - Rückschlagventil



Elektroinstallation

Die Elektroinstallation sollte nur von einem autorisierten und zertifizierten Techniker nach den allgemein gültigen Normen durchgeführt werden. Die Spannung der Hauptstromversorgung muss mit den Angaben am Gerät identisch sein. Achten Sie darauf, dass alle metallischen Teile ordnungsgemäß geerdet sind.

Die elektrischen Eigenschaften der Leistungsschalter und ihre Vorschriften müssen mit denen übereinstimmen, die für den zu schützenden Motor unter den gegebenen Betriebsbedingungen festgelegt sind. Alle Empfehlungen und Anweisungen des Herstellers auf dem Etikett des Gerätes müssen befolgt werden.

Falls Sie ein Anlagenmodell mit Drehstrommotor haben, achten Sie darauf, dass die sogenannten Anschlussklemmen zwischen den Motorwicklungen korrekt angeschlossen sind. Ihr Anschluss ist als sog. Sternverbindung durchzuführen. Sämtliche Leiter (Eingangs- und Ausgangsleiter), die vom (zum) Verteilerkasten führen, sind in Tüllen zu führen. Dadurch wird das Eindringen von Feuchtigkeit und Verunreinigungen in den Verteilerkasten verhindert. Die Leiter müssen über geeignete Endstücke (Klemmen) zum Anschließen verfügen.

Die elektropneumatische Schaltung (Verteiler) der Gegenstromanlage darf nicht mehr als 7 m vom Pneumatikschalter liegen. Der Pneumatikschalter befindet sich an der Vorderseite der Gegenstromanlage. Die Schaltung ist oberhalb des Poolwasserspiegels an einem trockenen Ort zu installieren. Der Pneumatikschlauch wird an den Pneumatikschalter angeschlossen, der an der elektropneumatischen Schaltung (Verteiler) angebracht ist. Es ist wichtig sicherzustellen, dass der Schlauch an keiner Stelle geknickt oder beschädigt ist.



Zusammensetzung des elektropneumatischen Panels:

- Motorschutz

- elektropneumatischer Schalter

- Steuersicherung



Alle diese Komponenten sollten in einem wasserdichten Kunststoffschrank mit der Schutzart IP55 untergebracht werden.
